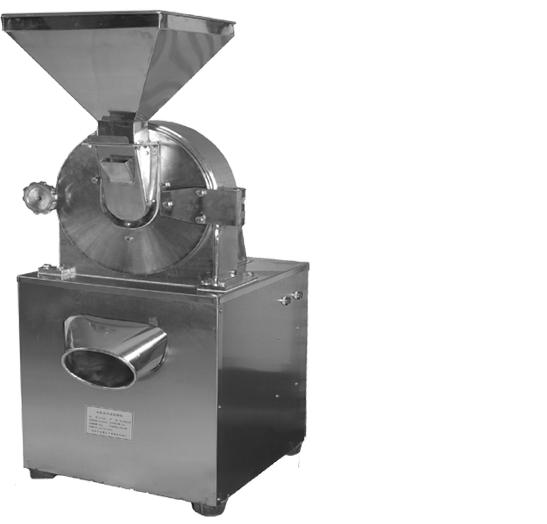

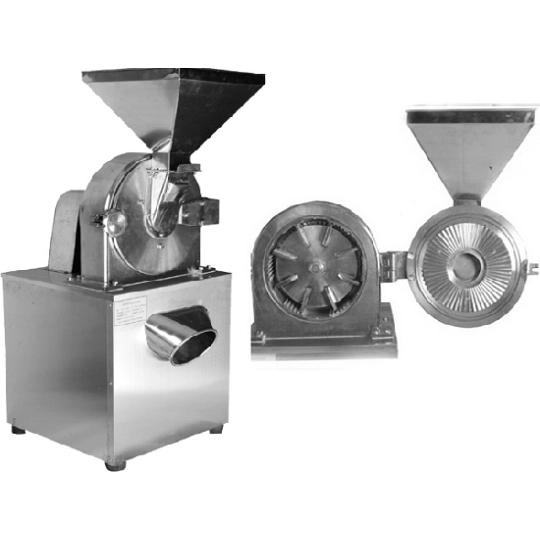

Máy nghiền búa dùng để nghiền, xé nhỏ nguyên liệu

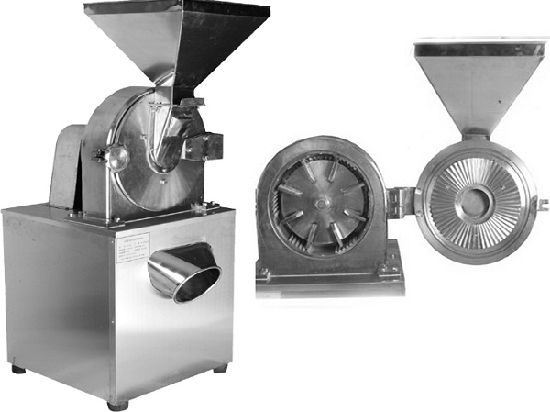

     Cấu tạo máy nghiền búa:

    Gồm một roto, trên roto có các cánh búa. Cánh búa có thể có nhiều dạng khác nhau tuỳ theo yêu cầu nghiền và cơ lý tính của nguyên vật liệu.

     Roto quay trên một vỏ máy được làm bằng gang đúc, có chỗ lắp lưới hoặc toàn bộ xung quanh là lưới. Loại đúc bằng gang bên trong thường lắp gờ. Loại bao xung quanh là lưới bên trong có gờ hoặc không.

     Nguyên lý hoạt động của máy nghiền búa

- Nguyên liệu cần nghiền cho vào bên trong máy qua của nạp liệu.

- Do sự va đập của vật liệu với các cánh búa đang quay và với thành trong của máy, vật liệu sẽ biến dạng rồi vỡ ra thành các thành phần có kích thước nhỏ hơn.

- Ngoài ra khi nguyên liệu ban đầu có kích thước lớn, còn có thêm sự chà xát của vật liệu với thành trong của máy. Do bị va đập nhiều lần giữa cánh búa và vỏ máy, nguyên liệu giảm kích thước đến khi nhỏ hơn lỗ lưới, hạt sẽ theo lỗ lưới ra ngoài.

- Các hạt vật liệu nhỏ lọt qua lưới tự thoát ra ngoài hoặc được quạt hút ra khỏi máy, còn các hạt vật liệu to chưa lọt qua lưới lại được các búa tiếp tục nghiền nhỏ.

- Ðể nghiền được, động năng của búa khi quay phải lớn hơn công làm biến dạng để phá vỡ vật liệu. Do vậy, khi nghiền vật liệu lớn cần có trọng lượng búa lớn, còn khi nghiền vật liệu nhỏ cần búa nhẹ hơn.

- Trong trường hợp vật liệu nghiền kích thước không đều hoặc quá cứng, người ta dùng loại có cánh búa xếp. Ưu điểm của cánh búa loại này là có thể xếp được khi qua tải hoặc vật cứng; khi vượt qua tải hay vật cứng này, cánh búa sẽ mở ra nhờ lực ly tâm.

- Nguyên liệu có thể được đưa vào máy theo hướng tâm trục hay có thể nhập liệu theo phương tiếp tuyến với roto. Phương pháp này không được thuận lợi lắm do nguyên liệu có thể bị văng lên theo đường nhập liệu. Trong quá trình nghiền, nếu lỗ lưới bị bít, vật liệu không thoát ra được, năng suất sẽ giảm rất nhiều hoặc bằng 0. Vì vậy để máy hoạt động tốt thì vật liệu nghiền không được làm bít lỗ lưới.

- Máy nghiền búa thường không làm việc được các loại vật liệu ẩm, dẻo, hoặc bám dính.
